- Resumen -

En esta práctica, se implementaron dos funciones utilizando dos Arduinos. La primera función en el primer Arduino genera una serie de pulsos a una frecuencia específica. La segunda función en el segundo Arduino cuenta los pulsos recibidos y los muestra en el monitor serial. Al conectar un pin de salida del primer Arduino a un pin de entrada del segundo, se realizaron pruebas con frecuencias de 1, 10, 100 y 1000 pulsos por segundo. Los resultados confirmaron el correcto funcionamiento del sistema en todas las frecuencias especificadas.

- Introducción -

En esta práctica, exploraremos el uso de dos microcontroladores Arduino para la generación y conteo de pulsos eléctricos. La transmisión y recepción de pulsos son fundamentales en diversas aplicaciones de electrónica y sistemas de comunicación, permitiendo la sincronización y transmisión de datos entre dispositivos. La práctica se divide en dos partes principales. En la primera parte, utilizaremos un Arduino para generar un número específico de pulsos a una frecuencia determinada. Esta capacidad de generar pulsos controlados es esencial para aplicaciones que requieren temporización precisa y sincronización. En la segunda parte, otro Arduino contará los pulsos recibidos y mostrará la cuenta en el monitor serial. Esta habilidad de contar pulsos es crucial para la medición y monitoreo en sistemas de control y comunicación. Finalmente, integraremos ambos sistemas conectando un pin de salida del primer Arduino (generador de pulsos) a un pin de entrada del segundo Arduino (contador de pulsos). Realizaremos pruebas a diferentes frecuencias de pulso, incluyendo 1, 10, 100 y 1000 pulsos por segundo, para verificar el correcto funcionamiento del sistema.

- Materiales -

-2 arduinos

-Protoboard

-Botones

-Leds

- Desarrollo -

Utilizando 1 Arduino, diseñar una función que permita enviar un número determinado de pulsos (Variación de 0 a 1) a una frecuencia específica, la función debe tener la siguiente estructura void pulsos(int cantidad, int duración). (Comprobar el correcto funcionamiento utilizando el osciloscopio).

Utilizando un segundo Arduino, diseñar una función que permita contar el número de pulsos que ha recibido (Variación de 0 a 1) y mostrarlos en el monitor serial.

Utilizando ambos arduinos, conectar un pin de los Arduinos para comprobar el funcionamiento del sistema enviando un numero de pulsos específicos a la velocidad de 1 pulso por segundo,10, 100 y 1000 pulsos por segundo.

Simulación

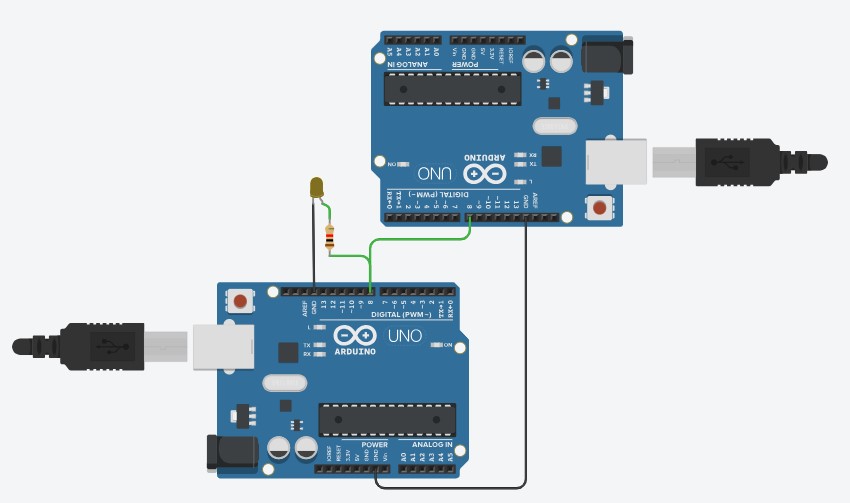

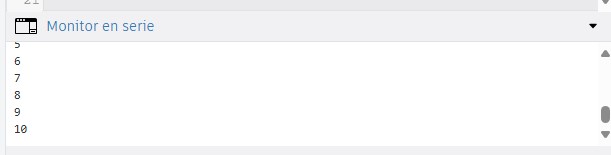

Se realizó la simulación correspondiente en el programa Tinkercad. Para ello se coloracon los materiales correspondientes y se realizó el programa de cada uno de los arduinos. Finalmente, se conectó un led para que pudieramos apreciar el resultado tanto en el circuito como en el monitor serial.

- Resultados -

A continuación, se presenta un video en el cual se aplicaron 10 pulsos por segundo

- Conclusiones -

En esta práctica, se demostró con éxito la capacidad de los microcontroladores Arduino para generar y contar pulsos de manera precisa y eficiente. La implementación de la función de generación de pulsos permitió controlar la cantidad y frecuencia de los mismos, mientras que la función de conteo validó la recepción y el registro correcto de estos pulsos. La conexión de ambos Arduinos y las pruebas realizadas a diversas frecuencias evidenciaron la capacidad del sistema para manejar diferentes velocidades de pulso, confirmando la robustez y precisión del diseño.

Adicionalmente, el uso de Tinkercad como herramienta de simulación facilitó el desarrollo y prueba del sistema sin necesidad de hardware físico, permitiendo visualizar y ajustar el comportamiento de los pulsos en un entorno virtual. Esta práctica resalta la versatilidad de los Arduinos en aplicaciones de sincronización y comunicación, y proporciona una base sólida para desarrollos futuros en sistemas de control y monitoreo, aprovechando tanto simulaciones como implementaciones físicas.
